L'interface graphique est composée par :
Une barre latérale avec des icônes qui permettent d'accéder aux menus de fonctionnalités organisés en panneaux.
Des outils de positionnement géographique et d'échelle.
La carte qui affiche des données de l'application.
Flèche pour ouvrir un panneau. Chaque panneau présente le nom du projet ouvert.
Pour changer de projet cliquez sur Projets. L'interface des projets s'affiche et vous pouvez sélectionner un nouveau projet en cliquant dessus.
Flèche pour fermer le panneau.
Cliquez sur cette icône pour afficher le panneau Rechercher sur la carte. Cette fonction n'est pas encore disponible.
Cliquez sur cette icône pour accéder aux guides de l'utilisateur et du développeur de JMap NG.
Cliquez sur cette icône pour que la carte affichée revienne à la dernière position visualisée.

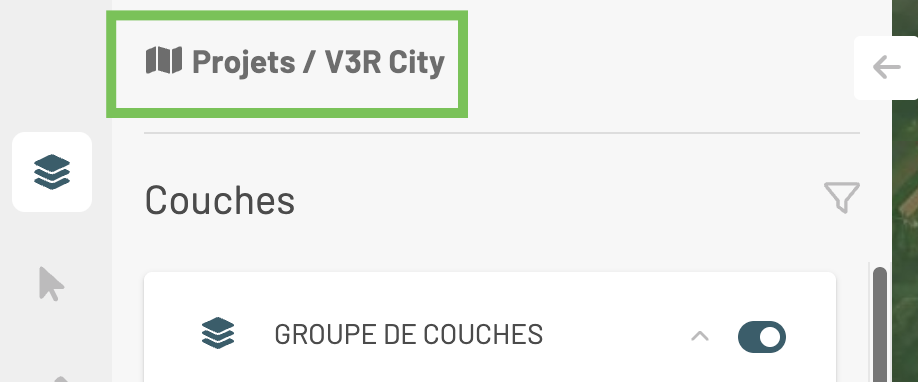

Chaque panneau contient des fonctions et des informations. Tous les panneaux contiennent un fil d'Ariane que vous permet de changer de projet.
Rechercher un lieu. La section offre les détails de cette fonction.
Rechercher dans le projet La section offre les détails de cette fonction.
Cliquez sur cette icône pour afficher le panneau Couches. La section présente en détail les fonctions offertes.
Cliquez sur cette icône pour afficher le panneau Sélection. La section présente en détail ces fonctions.
Cliquez sur cette icône pour afficher le panneau Mesure. La section présente en détail ces fonctions.
Cliquez sur cette icône pour afficher le panneau Annotations. La section présente en détail les fonctions offertes.
Cliquez sur cette icône pour afficher le panneau Exportation / Impression. La section présente en détail les fonctions offertes.
Cliquez sur cette icône pour afficher le panneau Profil et réglages de l'utilisateur. La section présente en détail les fonctions offertes.
Cliquez sur cette icône pour afficher l'information géographique de la carte : l'échelle et les coordonnées du curseur en Latitude et Longitude. Vous pouvez changer l'échelle de la carte ou la centrer dans une coordonnées précise. La section offre les détails de ces fonctions.
Cliquez sur cette icône pour que la carte revienne à la rotation par défaut. La section offre les détails de cette fonction.
Échelle graphique. L'échelle indique la taille sur le terrain de la ligne dans la carte. À mesure que vous naviguez dans la carte et faites zoom avant et arrière, la distance affichée dans la ligne varie. La distance est exprimée dans les unités de distance sélectionnées dans le panneau Profil et réglages de l'utilisateur.
